osciloskop Siglent SDS2204X HD

Akční nabídka do 31. 10. 2023, při koupi tohoto přístroje obdržíte zdarma software klíč SDS2000HD-PA (Analýza výkonu).

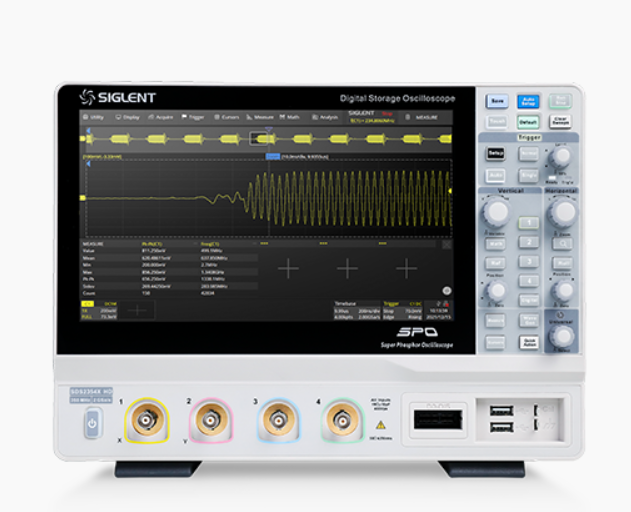

Osciloskop SIGLENT SDS2204X HD

Digitální paměťové osciloskopy jsou k dispozici v šířkách pásma 100 MHz, 200 MHz a 350 MHz s možností rozšíření na 500 MHz, zobrazují 4 analogové kanály + 16 digitálních kanálů se schopností analýzy smíšeného signálu. Jejich vestavěný webový server podporuje vzdálené ovládání přes LAN port pomocí webového prohlížeče a příkazy dálkového ovládání SCPI, dále podporuje externí myš a klávesnici. Rychlost zachycení křivky: 500 000 wfms/s v sekvenčním režimu (100 000 wfms/s v normálním režimu)

Šířka pásma	200 MHz
Počet kanálů	4
Vzorkování	2 GSA/s
Max. hloubka paměti	200 Mpt/kanál

Popis:

12bitové vysoké rozlišení
12bitové analogově-digitální převodníky se vzorkovací frekvencí až 2 GSa/s
Přední konce se spodní hranicí šumu 70 μVrms při šířce pásma 500 MHz a přesností zisku 0,5 % DC
Technologie SPO
Podporuje 256-úrovňové stupňování intenzity a režimy zobrazení teploty barev
Délka záznamu až 200 Mpts/ch
Digitální spoušťový systém
Inteligentní spouštění: Hrana, Sklon, Puls, Okno, Runt, Interval, Výpadek, Vzor, Kvalifikace, N-tá hrana, Nastavení/držení, Zpoždění a Video (podpora HDTV). Zone Trigger zjednodušuje pokročilé spouštění
Spouštění a dekodér sériové sběrnice, podporuje protokoly I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT a Manchester
Režim segmentovaného získávání (sekvence), rozdělující maximální délku záznamu do více segmentů (až 80 000), podle podmínek spouštění nastavených uživatelem, s velmi krátkým mrtvým časem mezi segmenty pro zachycení kvalifikující události
Funkce záznamu průběhu historie (History), maximální délka zaznamenaného průběhu je 80 000 snímků
Automatická měření více než 50 parametrů, podporující statistiky s histogramem, trasou, trendem, hradlovým měřením a měřeními v matematice, historii a ref.
2 matematické stopy (2 Mpts FFT, sčítání, odčítání, násobení, dělení, integrace, diferenciál, odmocnina atd.), podporuje editor vzorců
Bohaté funkce analýzy dat, jako je vyhledávání, navigace, digitální voltmetr, počítadlo, histogram křivek, Bode graf a analýza výkonu
High Speed Hardware-based Average, ERES; Vysokorychlostní hardwarová funkce Mask Test s nástrojem Mask Editor pro vytváření uživatelsky definovaných masek
16 digitálních kanálů (volitelné)
Vestavěný generátor průběhu 25 MHz
Velký 10,1” TFT-LCD displej s rozlišením 1024 * 600; Kapacitní dotyková obrazovka podporuje vícedotyková gesta
Mezi rozhraní patří: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
